[빅데이터분석] R _ 70. ROC 커브와 cut-off

■ K-means 쪽지시험 문제 풀이

#1. 데이터 구성하기

data3 <- data.frame(
						학생 = c("학생1","학생2","학생3","학생4","학생5"),
						국어 = c(83,87,63,92,71),
						영어 = c(78,82,67,89,69),
						수학 = c(92,88,72,94,77),
						과학 = c(86,91,66,96,73)
										)

data3
data3_no_id <- data3[ , -1]
data3_no_id

#2. k-means 클러스터링 수행하기
set.seed(123)
kmeans_result3 <- kmeans(data3_no_id,centers=2, nstart=25)
kmeans_result3

#3. 각 클러스터의 중심 좌표 출력하기
kmeans_result3$centers

#4. 각 클러스터에 속한 학생 출력하기
data3$cluster <- kmeans_result3$cluster
data3​

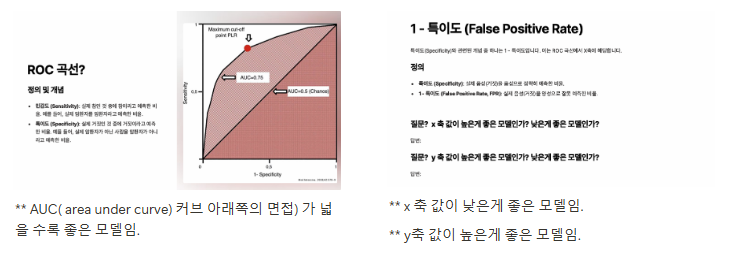

** 파란색 곡선이 가장 좋은 모델임. 라인이 파란색 쪽으로 갈 수록 좋은 모델이고 대각선 쪽으로 갈 수록 분류를 잘하지 못한하는 모델을 나타냄.

** x 축 → 민감도 / y 축 → 1 - 특이도

실습. 독일 은행 은행 대출금 불이행자 예측 모델 만들기

# 데이터 로드
credit <- read.csv("c:\\data\\credit.csv", stringsAsFactors=TRUE)

# 결측치 확인
colSums(is.na(credit))

# 데이터 분할
library(caret)
set.seed(1)
k <- createDataPartition(credit$default, p=0.9, list=F)
train_data <- credit[k, ]
test_data <- credit[-k, ]

# 모델 생성 및 훈련
#install.packages("C50")
library(C50)
credit_model <- C5.0(train_data[, -17], train_data[, 17])

# 모델 예측
result <- predict(credit_model, test_data[, -17])

# 모델 평가
accuracy <- sum(result == test_data[, 17]) / 100
accuracy # 0.67% -> 의사결정나무 1개로 예측한 것이기 때문에 정확도가 낮을 수 밖에 없음.

# ROC 곡선 그리기
credit_test_prob <- predict(credit_model, test_data[, -17], type="prob")
# type="prob" -> 확률이 출력되도록 함. => 확률 정보가 있어야 ROC 곡선을 그릴 수 있음.
credit_results <- data.frame(
  actual_type = test_data[, 17], # 정답
  predict_type = result, # 예측값
  prob_yes = round(credit_test_prob[, 2], 5), # 채무 불이행할 확률
  prob_no = round(credit_test_prob[, 1], 5)  # 채무 이행할 확률
)

# 민감도, 특이도, 정밀도 계산(ROC 곡선을 그릴 때 꼭 필요한 데이터는 아니지만 ROC 곡선과 함께 결과로 보여줘야하는 데이터이기 때문에 출력하는 것임.)
library(caret)
sensitivity(credit_results$predict_type, credit_results$actual_type, positive='yes') # 민감도: 0.266(암환자를 암환자로 잘 예측한 비율 -> 환자입장)
specificity(credit_results$predict_type, credit_results$actual_type, negative='no') # 특이도: 0.842(정상환자를 정상환자로 잘 예측한 비율 -> 환자입장)
posPredValue(credit_results$predict_type, credit_results$actual_type, positive='yes') # 정밀도: 0.421(모델이 암환자로 예측한 환자 중 실제 암환자인 비율 -> 모델입장)

# ROC 곡선 그리기
install.packages("ROCR")
library(ROCR)
pred <- prediction(predictions = credit_results$prob_yes, labels = credit_results$actual_type)
perf <- performance(pred, measure = "tpr", x.measure = "fpr")
plot(perf, main = "ROC 커브", col = "blue", lwd = 2)
abline(a = 0, b = 1, lwd = 2, lty = 2)
perf # 26 개의 데이터 포인트를 찾았음을 알 수 있음.

# AUC 계산
value <- performance(pred, measure = "auc")
auc <- unlist(value@y.values)
auc # 0.64 -> 1에 가까울 수록 좋은 모델임.

# 최적의 Cut-off 지점 찾기
cutoff_data <- data.frame(cut = perf@alpha.values[[1]], tpr = perf@y.values[[1]], fpr = perf@x.values[[1]])
cutoff_data # cut-off 값, tpr 과 fpr 데이터를 추출해서 cutoff_data 라는 데이터프레임 생성.
cutoff_data$distance <- cutoff_data$tpr - cutoff_data$fpr # tpr 에서 fpr 을 뺀 값인 distance 라는 컬럼을 추가함. 최적의 cut-off 지점이 distance 값이 최대가 되는 지점임.
optimal_cutoff <- cutoff_data[which.max(cutoff_data$distance), "cut"]
optimal_cutoff # 0.191

# 최적의 Cut-off 지점 시각화
optimal_tpr <- cutoff_data[which.max(cutoff_data$distance), "tpr"]
optimal_fpr <- cutoff_data[which.max(cutoff_data$distance), "fpr"]
optimal_tpr # 0.7 -> 최적의 cut-off 지점의 tpr(y축) 값
optimal_fpr # 0.34 -> 최적의 cut-off 지점의 fpr(x축) 값

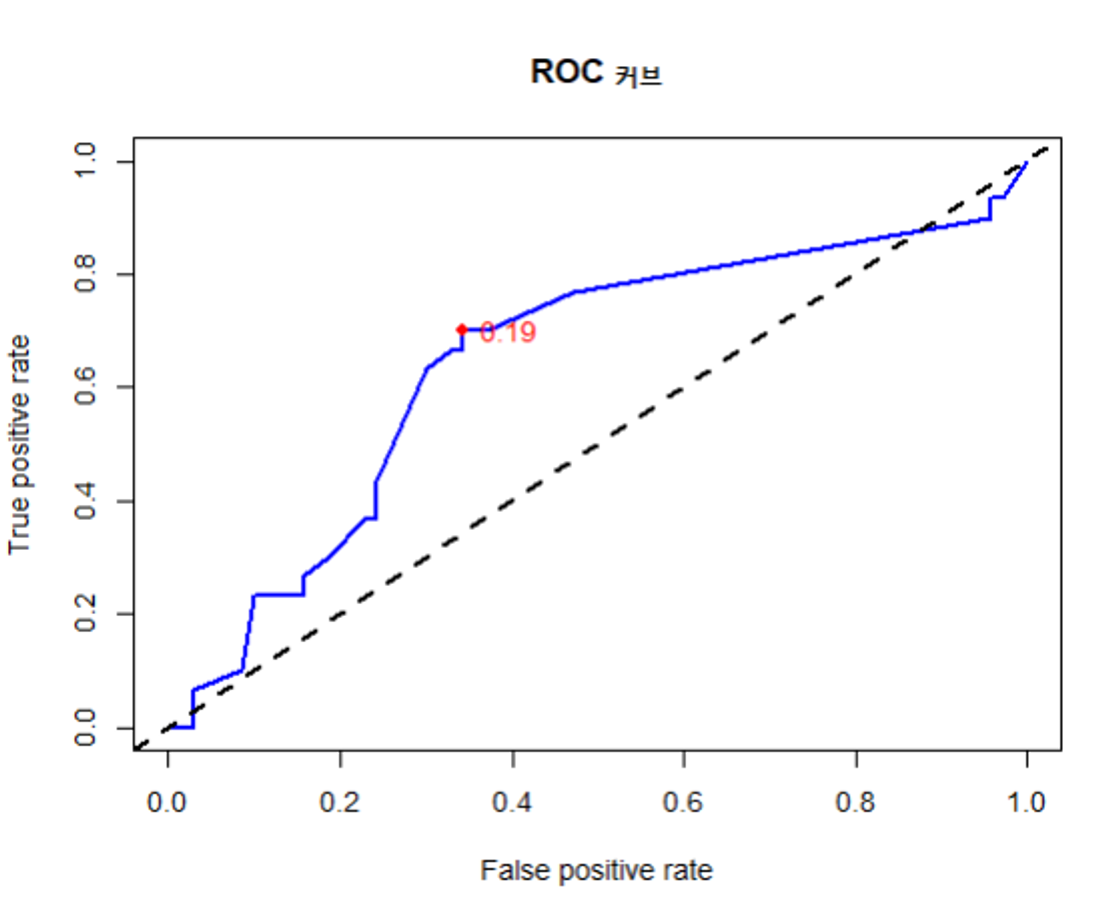

# ROC 곡선 그리기 및 cut-off 지점 포인트 찍기
plot(perf, main = "ROC 커브", col = "blue", lwd = 2)
abline(a = 0, b = 1, lwd = 2, lty = 2)
points(optimal_fpr, optimal_tpr, col = "red", pch = 19)
text(optimal_fpr, optimal_tpr, labels = round(optimal_cutoff, 2), pos = 4, col = "red")

문제. 빅분기 대비

1. 데이터 로드 및 전처리

유방암 데이터를 로드하고 전처리하십시오. 불필요한 id 컬럼을 제거하고 diagnosis 컬럼을 factor 타입으로 변환하시오.

data <- read.csv('c:\\data\\wisc_bc_data.csv', stringsAsFactors = TRUE)
head(data)

data <- data[ , -1]
data$diagnosis <- as.factor(data$diagnosis)
str(data)

2.데이터 분할

훈련 데이터(90%) 와 테스트 데이터(10%) 로 나누시오.

library(caret)
set.seed(1)
k <- createDataPartition(data$diagnosis, p = 0.9, list = F)
train_data <- data[ k, ]
test_data <- data[ -k, ]
nrow(train_data) # 513
nrow(test_data) # 56



3. 모델 생성 및 훈련

C5.0 알고리즘을 사용하여 의사결정트리 모델을 생성하고 훈련하시오.

library(C50)
wisc_model <- C5.0(train_data[, -1], train_data[ , 1])

4. 모델예측
훈련된 모델을 사용하여 테스트 데이터에 대해 예측하시오.

result <- predict(wisc_model, test_data[, -1])

5. 모델 평가

accuracy <- sum(result == test_data[ , 1])/ nrow(test_data)
accuracy # 0.98

6. ROC 곡선그리기

# ROC 곡선 그리기
wisc_test_prob <- predict(wisc_model, test_data[, -1], type="prob")
# type="prob" -> 확률이 출력되도록 함. => 확률 정보가 있어야 ROC 곡선을 그릴 수 있음.
wisc_results <- data.frame(
  actual_type = test_data[, 1], # 정답
  predict_type = result, # 예측값
  prob_M= round(wisc_test_prob[, 2], 5), # 암일 확률
  prob_B = round(wisc_test_prob[, 1], 5)  # 정상일 확률
)

# 민감도, 특이도, 정밀도 계산(ROC 곡선을 그릴 때 꼭 필요한 데이터는 아니지만 ROC 곡선과 함께 결과로 보여줘야하는 데이터이기 때문에 출력하는 것임.)
library(caret)
sensitivity(wisc_results$predict_type, wisc_results$actual_type, positive='M')
specificity(wisc_results$predict_type, wisc_results$actual_type, negative='B')
posPredValue(wisc_results$predict_type, wisc_results$actual_type, positive='M')

# ROC 곡선 그리기
install.packages("ROCR")
library(ROCR)
pred <- prediction(predictions = wisc_results$prob_M, labels = wisc_results$actual_type)
perf <- performance(pred, measure = "tpr", x.measure = "fpr")
plot(perf, main = "ROC 커브", col = "blue", lwd = 2)
abline(a = 0, b = 1, lwd = 2, lty = 2)
perf # 26 개의 데이터 포인트를 찾았음을 알 수 있음.

# AUC 계산
value <- performance(pred, measure = "auc")
auc <- unlist(value@y.values)
auc # 0.97

7. Cut-off 지점 찾기

# 최적의 Cut-off 지점 찾기
cutoff_data <- data.frame(cut = perf@alpha.values[[1]], tpr = perf@y.values[[1]], fpr = perf@x.values[[1]])
cutoff_data # cut-off 값, tpr 과 fpr 데이터를 추출해서 cutoff_data 라는 데이터프레임 생성.
cutoff_data$distance <- cutoff_data$tpr - cutoff_data$fpr # tpr 에서 fpr 을 뺀 값인 distance 라는 컬럼을 추가함. 최적의 cut-off 지점이 distance 값이 최대가 되는 지점임.
optimal_cutoff <- cutoff_data[which.max(cutoff_data$distance), "cut"]
optimal_cutoff # 0.191

# 최적의 Cut-off 지점 시각화
optimal_tpr <- cutoff_data[which.max(cutoff_data$distance), "tpr"]
optimal_fpr <- cutoff_data[which.max(cutoff_data$distance), "fpr"]
optimal_tpr # 0.84 -> 최적의 cut-off 지점의 tpr(y축) 값
optimal_fpr # 0.95 -> 최적의 cut-off 지점의 fpr(x축) 값

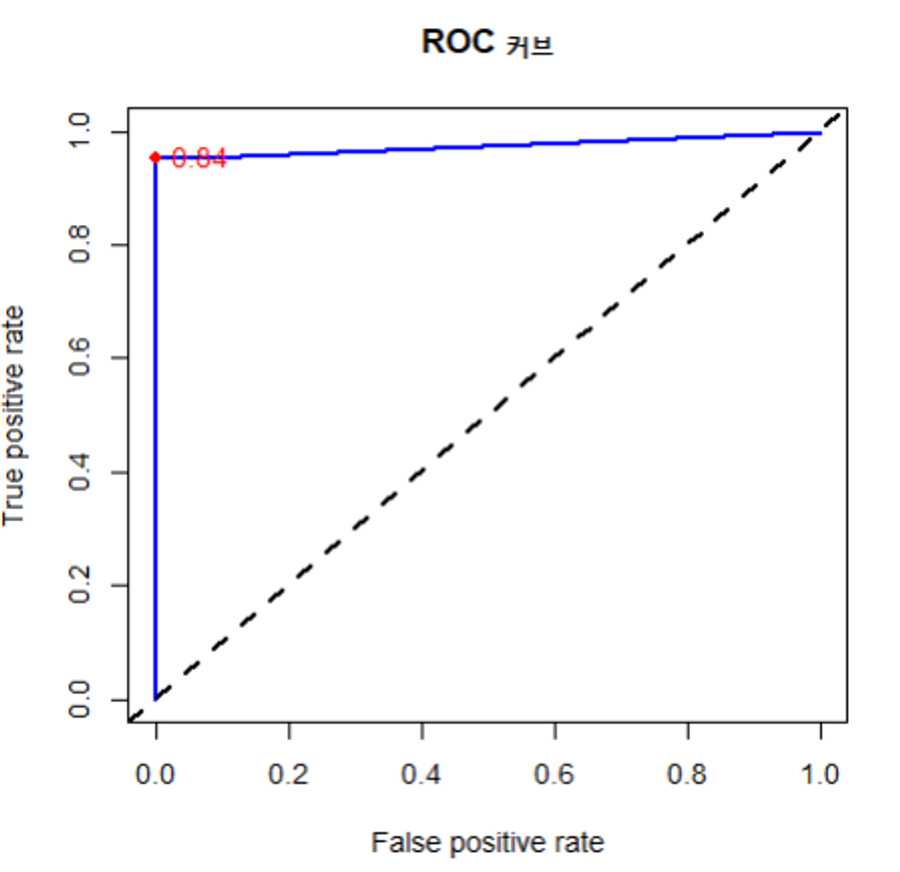

# ROC 곡선 그리기 및 cut-off 지점 포인트 찍기
plot(perf, main = "ROC 커브", col = "blue", lwd = 2)
abline(a = 0, b = 1, lwd = 2, lty = 2)
points(optimal_fpr, optimal_tpr, col = "red", pch = 19)
text(optimal_fpr, optimal_tpr, labels = round(optimal_cutoff, 2), pos = 4, col = "red")
